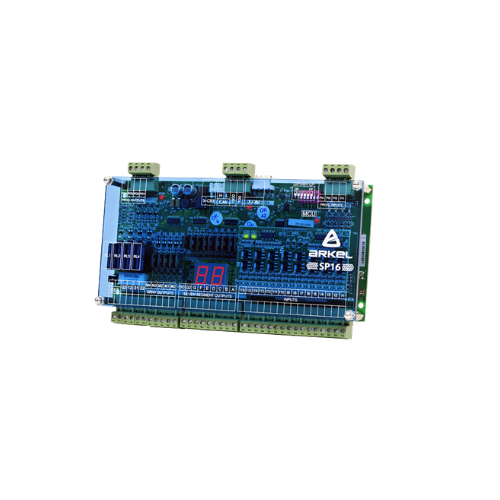

ARKEL - SP16

De ARKEL SP-16 is een interfacekaart waarmee moderne liftbesturingen zoals ARCODE en ARL-500 kunnen worden toegepast in gebouwen met een bestaand parallel bekabeld liftsysteem.

Met één kaart kunnen tot 16 verdiepingen (single pick-up) of 9 verdiepingen (double pick-up) worden ondersteund. Voor grotere installaties kunnen meerdere SP-16 kaarten in cascade worden gekoppeld.

146,41 €
exclusief verzendkosten excl. BTW 121,00 €
Beschikbaar binnen 14 dagen

Belangrijkste kenmerken

  • Ondersteuning tot 16 stops (single pick-up)

  • Ondersteuning tot 9 stops (double pick-up)

  • Mogelijkheid tot uitbreiding via cascade van meerdere kaarten

  • Compatibel met ARCODE en ARL-500 systemen

  • Ondersteuning voor 7-segment displays

  • Ondersteuning voor Gray code signalen

  • Eenvoudige configuratie via DIP-switches

  • Geschikt voor bestaande parallelle installaties

Functie binnen de liftinstallatie

De SP-16 kaart:

  • Maakt het mogelijk om moderne ARKEL controllers te gebruiken in gebouwen met parallelle bekabeling

  • Verwerkt haloproepen en indicatoruitgangen

  • Stuurt 7-segment indicatoren en Gray-code signalen aan

  • Verbindt parallelle componenten met de liftbesturing

Hierdoor kunnen oudere installaties worden gemoderniseerd zonder volledige herbekabeling.

Technische specificaties

Eigenschap                                                                         Specificatie
Voedingsspanning                                                             24 VDC
Verdiepingsondersteuning                                                16 stops (single) / 9 stops (double)
Record outputs                                                                  Max. 200 mA / 24 V
Gray code outputs                                                             Max. 200 mA / 24 V
7-segment outputs                                                            Max. 400 mA / 24 V
Record inputs                                                                     Max. 10 mA / 24 V
Vermogensverbruik                                                           Max. 1 W (uitgangen passief)
Afmetingen                                                                        205 × 100 × 50 mm

Efficiënte modernisering van parallelle liftsystemen

Met de ARKEL SP-16 kan een bestaande liftinstallatie eenvoudig worden gemoderniseerd met een ARCODE of ARL-500 besturing, zonder dat de volledige bekabeling vervangen hoeft te worden.
