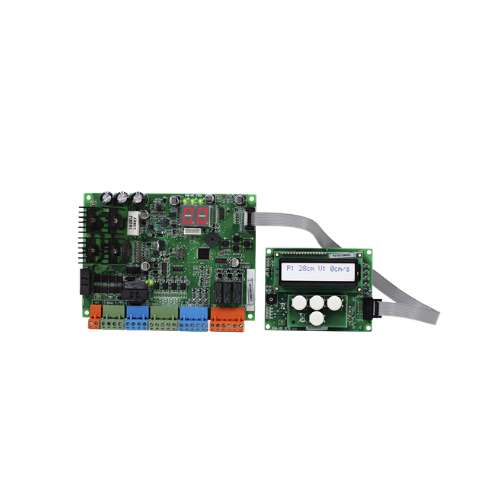

ARKEL - KM20

Deurcontrollerkaart (SCR-systeem) voor liftdeuren
De ARKEL KM 20 is een geavanceerde deurcontrollerkaart voor automatische liftdeuren. Dankzij 4-zone motorregeling, uitgebreide parameterinstellingen en geïntegreerde noodvoeding biedt deze kaart maximale controle, comfort en veiligheid.

346,06 €
exclusief verzendkosten excl. BTW 286,00 €
Beschikbaar binnen 14 dagen

Belangrijkste kenmerken

  • Volledig open / volledig gesloten detectie

  • Deurblokkering- en photocell-uitgang

  • Relaisuitgang (3A, 250VAC of 30VDC)

  • Deur open / sluit signaal

  • Langzaam / snel signaal

  • Photocell-ingang

  • Aardingssignaal

  • Werkt met 24VDC

  • Geschikt voor brandweerliftdeuren (hogesnelheidssignaal detectie)

  • Nudging-modus met akoestische waarschuwing

  • Geïsoleerde in- en uitgangen

Functie binnen de liftinstallatie

De KM 20:

  • Stuurt automatische liftdeuren volledig aan

  • Regelt motor met 4-zone besturing

  • Detecteert automatisch deurbreedte en eindposities (geen eindschakelaars nodig)

  • Ondersteunt noodopening via batterij

  • Biedt geïntegreerde beveiliging tegen blokkering

Dankzij het S-curve (True S) afremprofiel wordt een hoog deurcomfort gerealiseerd.

Technische specificaties

Elektrische eigenschappen

Eigenschap                                         Specificatie
Voedingsspanning                             20VAC ±10%
Voeding actief                                    24VDC
Max. verbruik                                      10W (stuurcircuit) + motorvermogen
Beveiliging                                           8A zekering
Relaisuitgang                                      3A / 250VAC of 30VDC
Batterijvoeding                                   2 × 12V / 1.2Ah
Batterijbeveiliging                               5A zekering

Motor & Encoder

Eigenschap                                         Specificatie
Motortype                                           24V DC reductiemotor
Max. motorvermogen                        200W (8A)
Motorregeling                                    4-zone controle
Encoder                                              2-kanaals incrementeel
Encoder spanning                             5VDC
Resolutie                                            100–2048 pulsen

Extra functionaliteiten

  • Geen eindschakelaars nodig (serieel deur-algoritme)

  • Instelbare deurdruk en blokkeringdetectie

  • Programmeerbare parameters voor fabrikanten

  • Instelbare snelheden in cm/s

  • Tellerfunctie (open/dicht cycli)

  • Optioneel KM-20 Keypad voor uitgebreide configuratie

  • Meertalige ondersteuning (Turks, Engels, Grieks)

  • Toegangsniveaus: producent, basis, beperkt

Noodvoeding & Batterijsysteem

  • Werkt met 2 × 12V batterijen of externe 24VDC voeding

  • Instelbare noodvoeding via jumper

  • Automatische slaapstand na noodopening

  • Batterijlaadsysteem geïntegreerd

Deurprestaties

Eigenschap Specificatie
Deurbreedte 50–300 cm
Max. snelheid 50 cm/s

Veilig en comfortabel deurbeheer

Met de ARKEL KM 20 kiest u voor een krachtige, flexibele en veilige deurcontroller met uitgebreide configuratiemogelijkheden en noodvoedingsondersteuning.
