Belangrijkste kenmerken

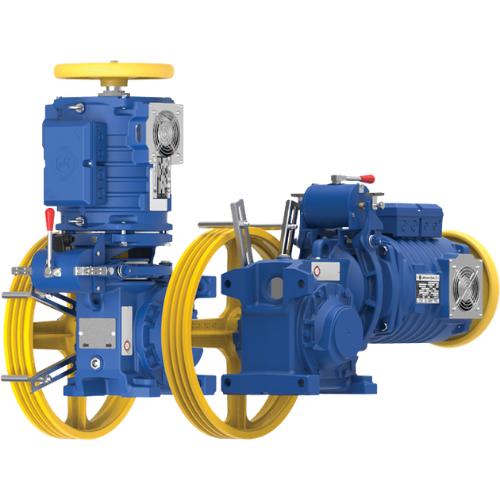

Compacte en modulaire tandwielkast
Capaciteit: tot 400 kg (1:1)
Maximale statische belasting: 2.200 kg
Overbrengingsverhoudingen: 1/63 – 1/50 – 1/46 – 1/37 – 2/46
Geschikt voor snelheden tot circa 1,0 m/s
Olie-inhoud: 2 liter (synthetisch)
Gewicht: ca. 80 kg
Geschikt voor horizontale en verticale montage
Modulaire opbouw (motor, gearbox en schijf afzonderlijk te monteren)
Stille werking met efficiënte koeling (zijventilatoren)
Optioneel leverbaar met remsysteem

Motoropties

VVVF 4-polig: 3 – 4 – 5,5 kW
VVVF 6-polig: 3 – 4 kW
AC2 4/16-polig: 3 – 4 – 4,5 – 5 kW
Geschikt voor 50 en 60 Hz toepassingen

Typische toepassingen (1:1)

320 kg – 0,7 m/s – 480 mm schijf – 1/50 – 3 kabels Ø10 mm – motor 3 kW
400 kg – 1,0 m/s – 480 mm schijf – 1/37 – 4 kabels Ø10 mm – motor 4 kW

Functie binnen de liftinstallatie
De M65 tandwielkast:

Zorgt voor de overbrenging tussen motor en liftsysteem
Regelt snelheid en koppel van de lift
Maakt een soepele en stille liftbeweging mogelijk
Biedt flexibiliteit bij installatie en onderhoud dankzij modulaire opbouw
Is geschikt voor zowel nieuwbouw als modernisatie

Door de veelzijdigheid en compacte bouw is deze gearbox breed inzetbaar in verschillende liftconfiguraties.
