Uitvoering

Ons gespecialiseerde team staat voor u klaar!

Belangrijkste kenmerken

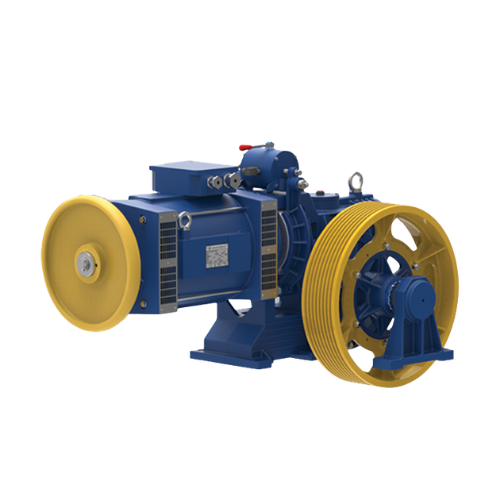

Zeer robuuste tandwielkast voor zware toepassingen
Capaciteit: tot 1.600 kg (1:1)
Maximale statische belasting: 7.000 kg
Overbrengingsverhoudingen: 1/65 – 1/52 – 1/47 – 1/37 – 2/61 – 3/49 – 4/57
Olie-inhoud:
– M98: 9 liter
– M98H: 12 liter
Gewicht:
– M98: ca. 480 kg
– M98H / M98HB: ca. 402 kg
– M98HAL: ca. 460 kg
Geschikt voor zeer zware en intensieve toepassingen
Brede keuze in configuraties en schijven
Optioneel geschikt voor ATEX-omgevingen

Uitvoeringen binnen de serie

M98 – standaard uitvoering (statische belasting 7.000 kg)
M98H – hoge statische belasting zonder ondersteuning
M98HB – hoge statische belasting + hulpremsysteem
M98HAL – hoge belasting + lange as uitvoering (5.100 kg)

Motoropties

VVVF 4-polig: 9 – 26 kW
VVVF 6-polig: 5,5 – 18,5 kW
AC2 4/16-polig: 9 – 30 kW
AC2 6/24-polig: 7,5 – 22 kW
Geschikt voor 50 en 60 Hz toepassingen

Typische toepassingen (1:1 en hogere verhoudingen)

1250 kg – 1,6 m/s – 520 mm schijf – 2/49 – 8 kabels Ø13 mm – motor 22 kW
1600 kg – 1,0 m/s – 580 mm schijf – 1/37 – 8 kabels Ø13 mm – motor 18,5 kW

Functie binnen de liftinstallatie
De M98 / M98H tandwielkast:

Zorgt voor de aandrijving van zeer zware liftinstallaties
Regelt snelheid en koppel bij extreme belastingen
Biedt maximale betrouwbaarheid bij intensief gebruik
Is geschikt voor complexe installaties en hoge capaciteiten
Kan toegepast worden in veeleisende en industriële omgevingen (optioneel ATEX)

Dankzij de hoge capaciteit en uitgebreide configuratiemogelijkheden is deze serie ideaal voor grote projecten en zware toepassingen.
