Belangrijkste kenmerken

Zware en robuuste tandwielkast voor intensieve toepassingen
Capaciteit: tot 1250 kg (1:1)
Maximale statische belasting: 5.000 kg
Overbrengingsverhoudingen: 1/62 – 1/50 – 1/43 – 1/39 – 2/49 – 3/47 – 4/51
Olie-inhoud: 6 liter
Gewicht:
– M93 / M93B: ca. 250 kg
– M93AL: ca. 329 kg
– M95: ca. 253 kg
Geschikt voor zeer zware belasting en continu gebruik
Optioneel geschikt voor ATEX-omgevingen
Hoge betrouwbaarheid en lange levensduur

Uitvoeringen binnen de serie

M93 – standaard uitvoering (statische belasting 5.000 kg)
M93AL – lange as uitvoering (3.600 kg)
M93B – uitvoering met hulpremsysteem
M95 – uitvoering met ondersteuning (5.000 kg)

Motoropties

VVVF 4-polig: 5,5 – 22 kW
VVVF 6-polig: 4 – 13 kW
AC2 4/16-polig: 6,5 – 22 kW
AC2 6/24-polig: 4,5 – 15 kW
Geschikt voor 50 en 60 Hz toepassingen

Typische toepassingen (1:1 en hogere verhoudingen)

1250 kg – 1,0 m/s – 520 mm schijf – 1/39 – 6 kabels Ø13 mm – motor 13 kW
1000 kg – 1,0 m/s – 550 mm schijf – 1/43 – 6 kabels Ø13 mm – motor 11 kW
1000 kg – 1,6 m/s – 520 mm schijf – 2/49 – 6 kabels Ø11 mm – motor 15 kW
800 kg – 1,6 m/s – 520 mm schijf – 2/49 – 6 kabels Ø11 mm – motor 13 kW

Ook geschikt voor goederenliften en autoliften (2:1 of 4:1 verhouding)

Functie binnen de liftinstallatie

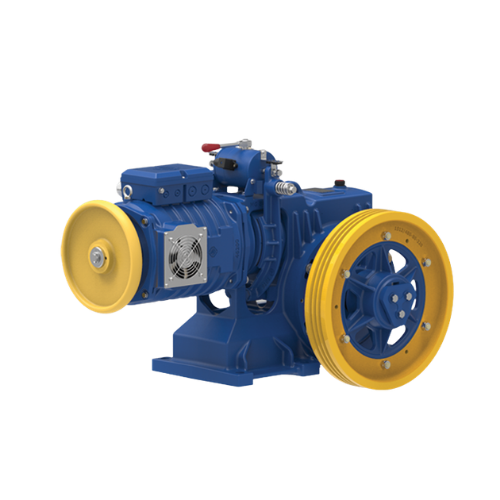

De M93 / M95 tandwielkast:

Zorgt voor de aandrijving van zware liftinstallaties
Regelt snelheid en koppel bij hoge belastingen
Biedt stabiele prestaties bij intensief gebruik
Is geschikt voor complexe en grote installaties
Kan worden toegepast in veeleisende omgevingen (optioneel ATEX)

Door de hoge capaciteit en flexibiliteit is deze serie ideaal voor projecten waar betrouwbaarheid en kracht essentieel zijn.
