Uitvoering

Belangrijkste kenmerken

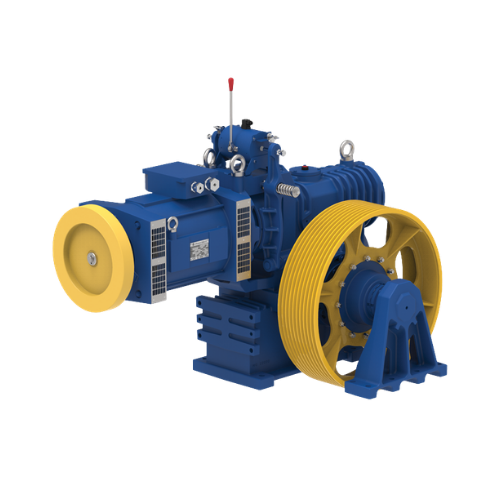

Zeer zware tandwielkast voor high-end toepassingen
Capaciteit: tot 5.000 kg (1:1)
Maximale statische belasting: 15.000 kg
Overbrengingsverhoudingen: 1/64 – 1/49 – 2/55 – 3/58
Olie-inhoud: ca. 38 liter
Gewicht:
– M109: ca. 890 kg
– M109B3: ca. 940 kg
Geschikt voor extreme belastingen en intensief gebruik
Hoge betrouwbaarheid en lange levensduur
Optioneel geschikt voor ATEX-omgevingen

Motoropties

VVVF 4-polig: 15 – 90 kW
VVVF 6-polig: 15 – 62 kW
AC2 4/16-polig: tot ca. 110 kW
AC2 6/24-polig: tot ca. 75 kW
Geschikt voor 50 en 60 Hz toepassingen

Typische toepassingen (1:1 en hogere verhoudingen)

1600 kg – 2,5 m/s – 700 mm schijf – 3/58 – 8 kabels Ø13 mm – motor 44 kW
2000 kg – 1,6 m/s – 700 mm schijf – 2/55 – 8 kabels Ø15 mm – motor 37 kW
2500 kg – 1,0 m/s – 650 mm schijf – 1/49 – 8 kabels Ø15 mm – motor 22 kW
3000 kg – 2,0 m/s – 750 mm schijf – 2/55 – 6 kabels Ø16 mm – motor 55 kW

Ook geschikt voor goederenliften, autoliften en parkeersystemen (2:1 of 4:1 verhouding)

Functie binnen de liftinstallatie
De M109 tandwielkast:

Zorgt voor de aandrijving van zeer zware en grote liftinstallaties
Regelt snelheid en koppel bij extreme belastingen
Biedt maximale betrouwbaarheid in intensieve toepassingen
Is geschikt voor complexe en grootschalige projecten
Kan toegepast worden in industriële en veeleisende omgevingen

Dankzij de enorme capaciteit en flexibiliteit is deze gearbox ideaal voor de grootste en zwaarste liftprojecten wereldwijd.
