Uitvoering

Belangrijkste kenmerken

Robuuste tandwielkast voor zware toepassingen
Capaciteit: tot 800 kg (1:1)
Statische belasting: 3.200 – 4.000 kg (afhankelijk van uitvoering)
Overbrengingsverhoudingen: 1/69 – 1/60 – 1/50 – 1/43 – 1/37 – 2/42 – 2/50
Olie-inhoud: 4,5 liter
Gewicht:
– M83 / M83B: ca. 169 kg
– M83AL: ca. 199 kg
– M85: ca. 181 kg
Geschikt voor intensief gebruik en zware belasting
Optioneel geschikt voor ATEX-omgevingen
Hoge betrouwbaarheid en lange levensduur

Uitvoeringen binnen de serie

M83 – standaard uitvoering (statische belasting 3.200 kg)
M83AL – lange as uitvoering (3.000 kg)
M83B – uitvoering met hulpremsysteem
M85 – uitvoering met ondersteuning (statische belasting 4.000 kg)

Motoropties

VVVF 4-polig: 3 – 11 kW
VVVF 6-polig: 3 – 7,5 kW
AC2 4/16-polig: 3 – 11 kW
AC2 6/24-polig: 3 – 9 kW
Geschikt voor 50 en 60 Hz toepassingen

Typische toepassingen (1:1)

800 kg – 1,0 m/s – 480 mm schijf – 1/37 – 5 kabels Ø11 mm – motor 9 kW
630 kg – 1,6 m/s – 520 mm schijf – 2/50 – 5 kabels Ø10 mm – motor 9 kW

Functie binnen de liftinstallatie

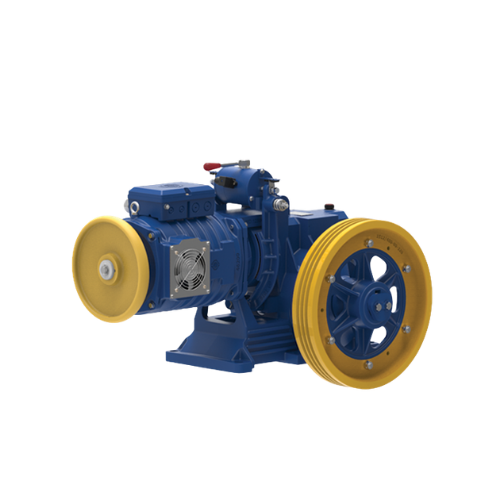

De M83 / M85 tandwielkast:

Zorgt voor de aandrijving van grotere liften en goederenliften
Regelt snelheid en koppel bij hogere belastingen
Biedt betrouwbare prestaties bij intensief gebruik
Is geschikt voor diverse configuraties en installaties
Kan toegepast worden in veeleisende omgevingen (optioneel ATEX)

Door de hoge capaciteit en flexibiliteit is deze serie breed inzetbaar binnen zware lifttoepassingen.
